18650 Lityum Batareya Bağlantısı

2020-09-28 01:37

Batareyaların həqiqi istifadəsində tez-tez bir neçə tək batareyanı ardıcıl və ya paralel (və ya hər ikisini) birləşdirməyə ehtiyac duyan yüksək gərginlikli və böyük cərəyan tələb olunur, buna batareya dəsti deyirik. 18650 lityum batareya paketinin müəyyən bir standarta ehtiyacı var.

18650 batareya seriyası: Birdən çox 18650 lityum batareya ardıcıl olaraq qoşulduqda, batareya dəsti gərginliyi bütün batareya gərginliyinin cəmidir, lakin gücü dəyişməz olaraq qalır.

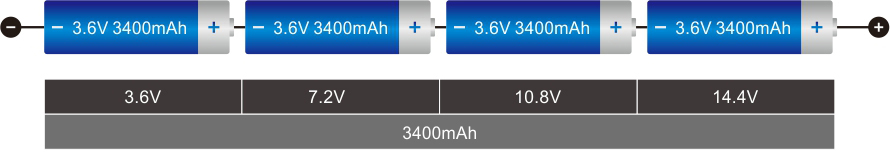

18650-4S Bağlantısının Şeması

Paralel olaraq 18650 batareya: Paralel olaraq birdən çox 18650 lityum batareyanı bağlasanız, daha çox güc əldə edə bilərsiniz. Lityum batareyanın paralel bağlantısı gərginliyi sabit saxlayır, tutumu isə artır. Ümumi güc bütün tək lityum batareyaların ümumi tutumunun cəmidir.

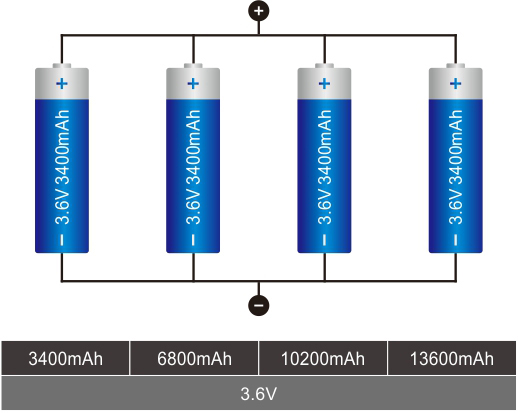

18650-4P Bağlantısının Şeması

18650 batareyasının seriyası və paralel bağlantısı: seriya və paralel əlaqə metodu bir neçə lityum batareyanı ardıcıl birləşdirmək və sonra batareya paketlərini paralel birləşdirməkdir. Yalnız çıxış voltajını deyil, gücü də yaxşılaşdırır.

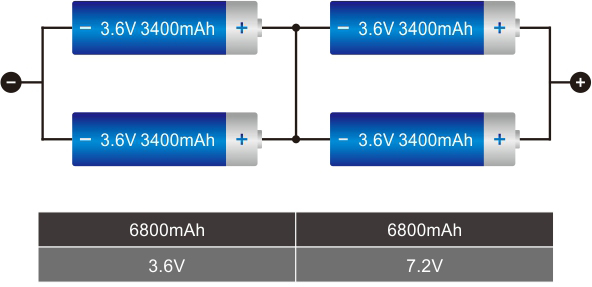

18650-2S2P əlaqə diaqramı

  • Seriyası və paralel bağlantısı lityum batareyalar batareyanın hüceyrə uyğunluğuna ehtiyac var.
    Lityum batareyaya uyğun standartlar: gərginlik≤10mV müqavimət ≤5mΩ tutumu≤20 mA
  • Eyni gərginlikli batareya
  • Fərqli batareyalar fərqli gərginliklərə malikdir. Paralel olaraq bağlandıqdan sonra, yüksək gərginlikli batareya aşağı gərginlikli batareyanı doldurur ki, bu da enerjini sərf edir və qəzalara səbəb ola bilər.
  • Eyni gücü olan batareya
  • Fərqli tutumlu batareyaları ardıcıl olaraq birləşdirin. Məsələn, eyni batareya yaşlanma dərəcəsindən fərqli ola bilər. Kiçik tutumlu batareyalar əvvəlcə tam boşalacaq, sonra daxili müqavimət artacaq. Seri olaraq qoşulursanız eyni batareyanı da istifadə etməlisiniz. Əks təqdirdə, fərqli tutumlu batareyaları ardıcıl bağladıqdan sonra (məsələn, eyni batareya yaşlanma dərəcəsində fərqli ola bilər), kiçik tutumlu batareyalar əvvəlcə tam boşalacaq, sonra daxili müqavimət artacaq.
  • Bu anda böyük həcmli batareyalar kiçik tutumlu batareyaların daxili müqavimətindən axıdılacaq və sonra geri yüklənəcəkdir. Bu şəkildə yükdəki gərginlik böyük ölçüdə azalacaq, batareya işləyə bilməyəcək və böyük tutumlu batareya yalnız kiçik tutumlu batareyaya bərabərdir. Uzun müddətli istifadə qəzalara səbəb ola bilər.
  • Batareya dəsti yüksək dərəcədə bir tutarlılıq tələb edir (tutum, daxili empedans, gərginlik, boşalma əyrisi, dövr ömrü).
  • Batareya paketinin dövrü tək bir batareyadan daha azdır.
  • Fərqli batareyalar fərqli gərginliklərə malikdir. Paralel olaraq bağlandıqdan sonra, yüksək gərginlikli batareya aşağı gərginlikli batareyanı doldurur ki, bu da enerjini sərf edir və qəzalara səbəb ola bilər.
  • Məhdud şərtlərdə (şarj, boşalma cərəyanı, şarj rejimi, temperatur və s. Daxil olmaqla) istifadə edilməlidir.
  • Lityum batareya paketi meydana gəldikdən sonra, batareyanın gərginliyi və gücü çox artacaq, buna görə qorunmalıdır. Şarj balansı, temperatur, gərginlik və aşırı cərəyan izlənməsinə də ehtiyac var.
  • Batareya dəsti gərginlik və güc dizayn tələblərinə cavab verməlidir.
